離線檢測是指在對電纜進行試驗時,電纜處于斷電、中止運行的狀態。
(1)工頻電壓法
工頻交流試驗,是通過對試品電纜施加50Hz的工頻交流電壓,最大程度地模擬電纜運行狀態下的電氣性能,是在電纜離線狀態下最有效、最準確的試驗方法,能夠準確地評估電纜的絕緣水平和性能損耗。但工頻檢測系統設備復雜,包括發電機、高壓變壓器或諧振器、控制儀器、局部放電探測器、故障定位儀、禍合電容和高壓連接電纜等多個設備,如圖所示。對這些設備的運輸需要大型的車輛,大大地增加了檢修的成本,因此,工頻試驗不便于現場條件下的檢測,而多用于電纜的出廠試驗。

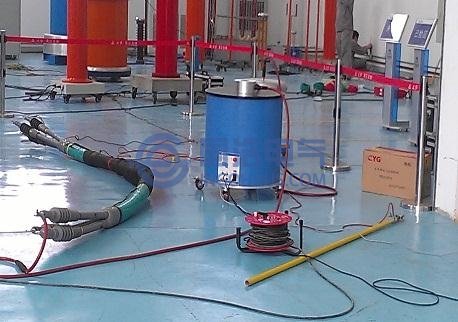

工頻局部放電檢測
(2)超低頻檢測法
超低頻檢測法,是采用0.1Hz的超低頻正弦交流電源作為局部放電激發源,較長時間地對試品電纜進行充電,如果電纜存在局部絕緣缺陷,則會在此電壓的作用下被擊穿,如圖所示。但超低頻電源的極性轉換頻率很低,轉換時的電壓曲線斜率也低,因此需要施加很高的電壓,并且測試較長的時間才能激發并采集到足夠多的放電信號,這樣一來對電纜的損傷就比較大,并容易引發電纜中的新缺陷,增加電纜擊穿的幾率。

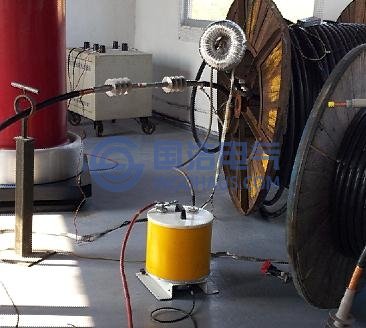

超低頻局部放電檢測
(3)振蕩波檢測法
振蕩波檢測系統通過對離線的電纜施加短時的直流電壓,讓電纜的等效電容與系統的電感形成RLC諧振回路,激發阻尼振蕩電壓,如圖所示。OWTS設備輕便,阻尼電壓的大小可通過直流加壓調節,頻率與工頻相仿,檢測效果好,是近年來興起的實用的現場檢測方法。

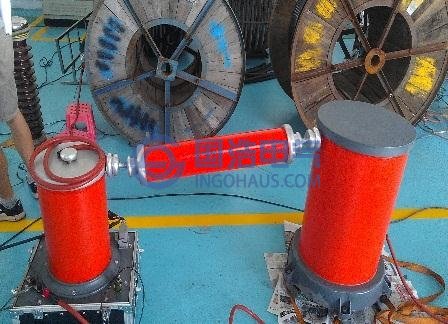

震蕩波局部放電檢測
